Szczecińskie wariacje Luftschutz`owe

Post autor: Grzesław » 2010-06-03, 16:55

Witam

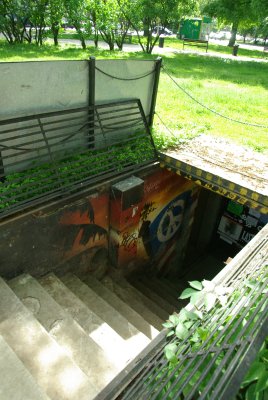

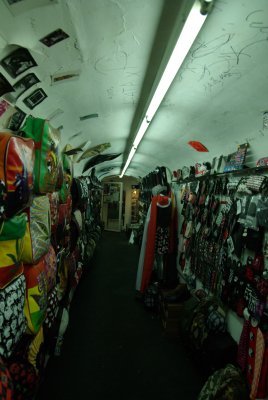

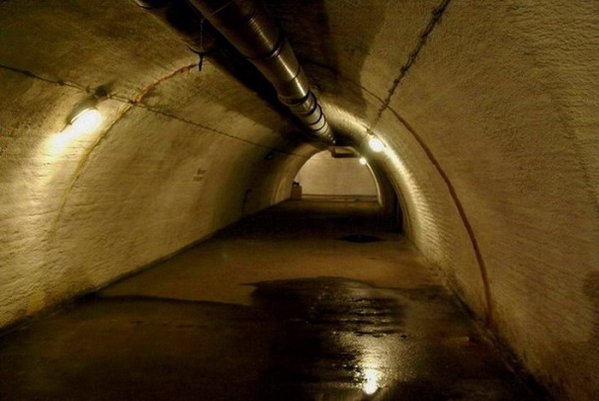

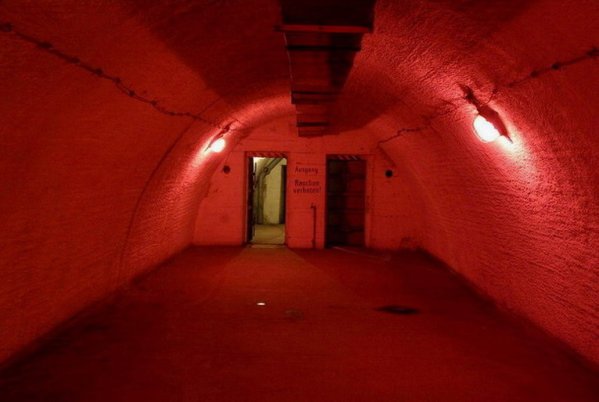

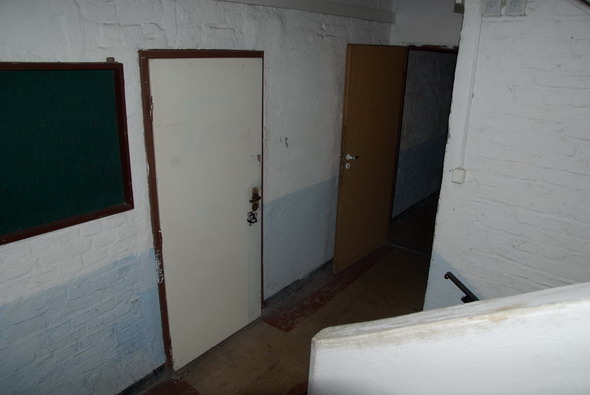

Odwiedziłem ostatnio jeden z największych schronów przeciwlotniczych w Polsce.

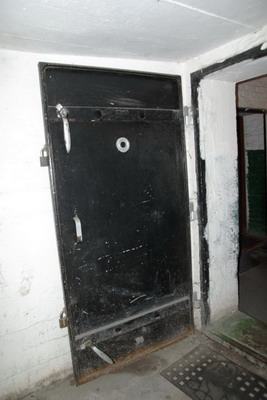

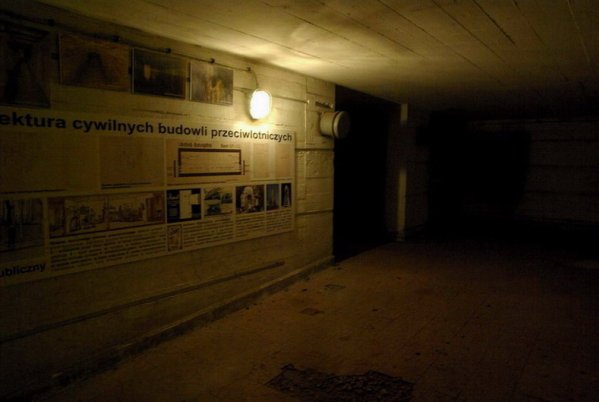

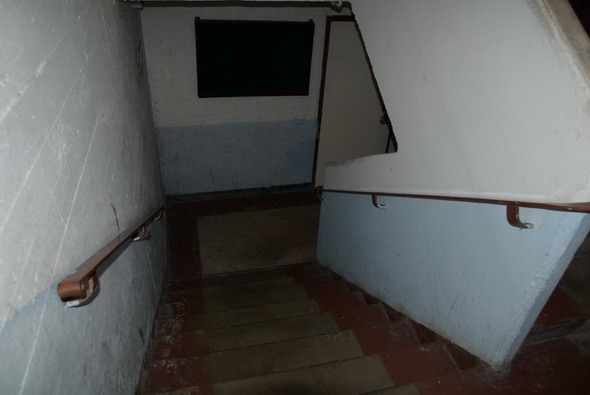

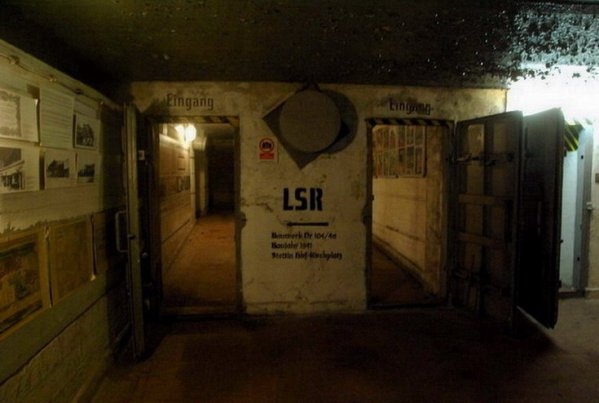

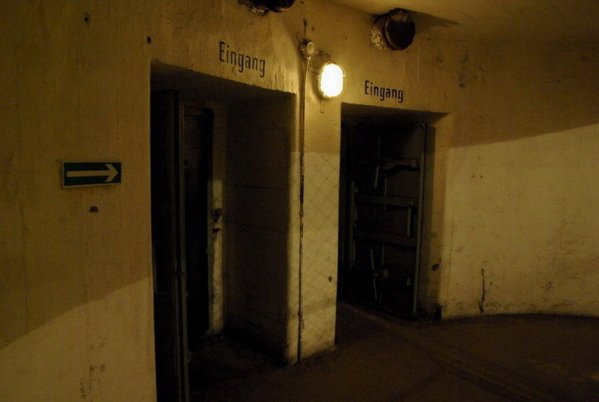

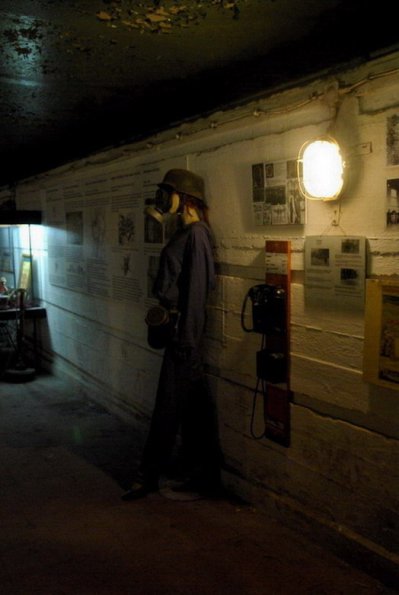

Historia Szczecińskiego LSR`a swoimi korzeniami sięga aż XIX w, gdzie podziemia stanowiły część pruskiego fortu centralnego. W okresie II Wojny Światowej w obawie przed alianckimi bombardowaniami rozbudowano system podziemnych korytarzy, czego końcowym efektem był schron o przypuszczalnej kubaturze 2500 m2. Na 5 piętrach pod grubym na prawie trzy metry żelbetowym stropem zbudowano liczne pomieszczenia socjalne, techniczne oraz sanitarne. Schron wyposażony został w wydajne urządzenia filtro - wentylacyjne, ujęcie wody pitnej wraz z instalacją wodno kanalizacyjną, oraz system ogrzewania zastosowany tylko w pomieszczeniach specjalnego przeznaczenia (sala dla kobiet ciężarnych i dzieci, sala opatrunkawa...). Niższe kondygnacje posiadają podłogę wyłożoną płytkami korkowymi, co powodowało lepszą izolacje termiczną oraz tłumiło odgłosy przemieszczających się korytarzami napływającej ludności. Gdy zgaśnie światło, ciemności są rozpraszane przez fosforyzującą farbę, którą pomalowano szerokie pasy na ścianach schronu. Oczywiście schron przeznaczony był tylko dla ludności niemieckiej, ale wejść do niego mogły tylko osoby, posiadające maski przeciwgazowe.
Nie pamiętam dokładnie, ale mógł on pomieścić chyba około 5 000 cywili.

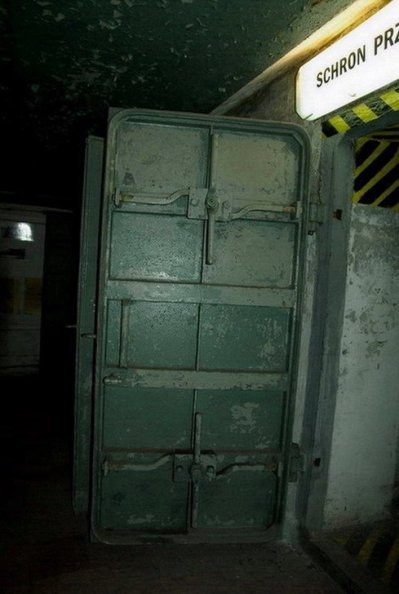

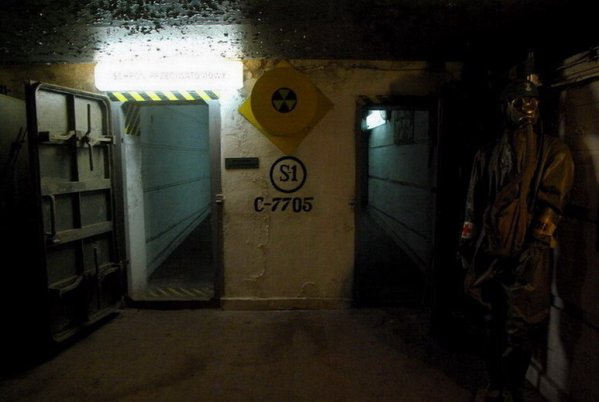

Po odzyskaniu niepodległości schron zostaje dostosowany do nowej roli i przebudowany na schron przeciwatomowy. Zdemontowano całą niemiecką instalacje filtro wentylacyjną w zamian, której zamontowano urządzenia odpowiadające ówczesnym wymogom.
Schron funkcjonował do początku lat dziewięćdziesiątych, gdzie odbywały się w jego wnętrzu szkolenia Obrony Cywilnej.

Parę danych technicznych schronu:
Wysokości stropu około 2,5 metra
Grubość niektórych ścian podobno 3 metry

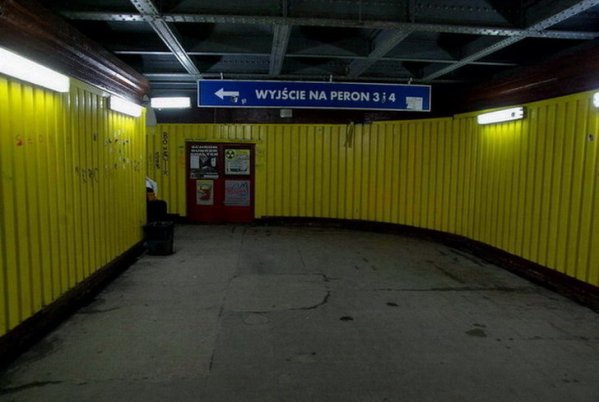

Wysokość od wejścia pod dworcem do wejścia na Placu Zawiszy to raptem 17 metrów
Najdłuższy prosty odcinek korytarza to 100 metrów

I na koniec data zakończenia budowy LSR to 1941 r.
Załączniki
Grzesław DeZoo

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Re: Szczecińskie wariacje Luftschutz`owe

Post autor: Darula » 2010-06-03, 17:16

Grzesław pisze: Po odzyskaniu niepodległości schron zostaje dostosowany do nowej roli i przebudowany na schron przeciwatomowy.
Grzesław ;-) jakiej niepodległości :?: Niemcy z tego terenu zostali wygnani. Rozumiem, że chodzi o wyzwolenie Szczecina spod okupacji niemieckiej ;-) :lol:


Ale schron jest cacy :idea:
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2010-06-03, 17:19

O niczym innym nie myślałem, przeciez wiadomo, że nie z pod Szwedzkiej :-x
Grzesław DeZoo

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2010-06-03, 17:47

Tylko, że w Szczecinie nie było okupacji niemieckiej :lol: To niemieckie masto - teraz pod okupacja polską ;-)
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2010-06-03, 20:17

Może i Niemieckie, ale dopiero po splądrowaniu przez Szwedów :-P . Zresztą był też Francuski i Rosyjski chociaż przez chwilunię a osadnictwo na tych terenach jest słowiańskie stąd mój upór przy Polskości tego miasta. Nie zaprzeczę jednak stwierdzenia, że rozkwit miasta nastąpił po przyłączeniu do Niemiec czego do dzisiaj można oglądać liczne ślady.
Grzesław DeZoo

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2010-06-07, 08:24

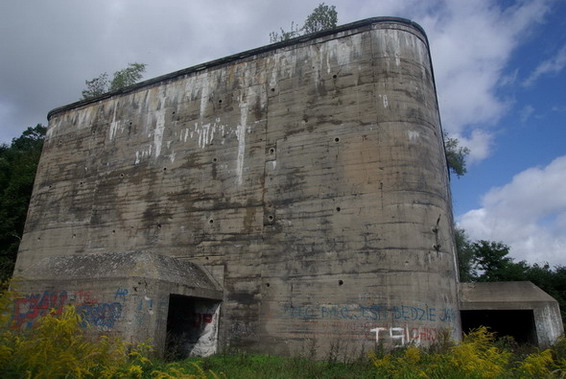

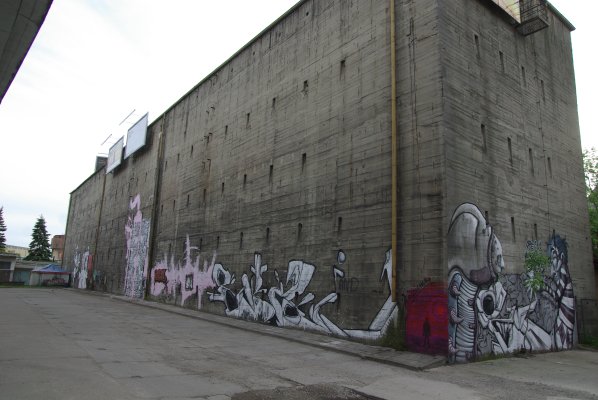

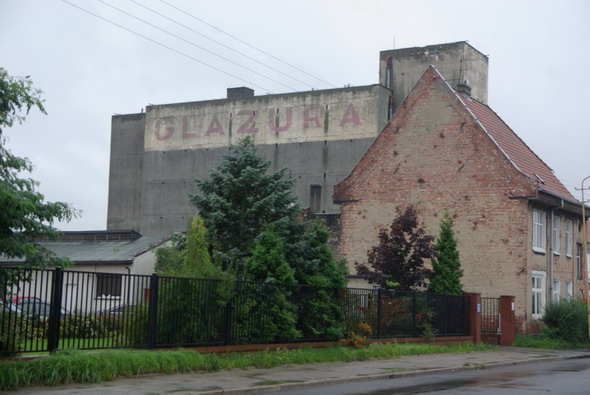

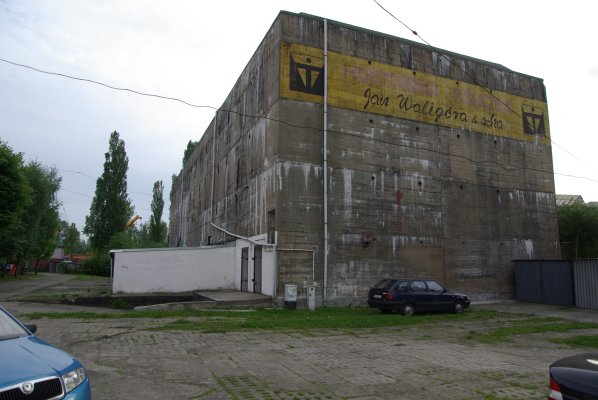

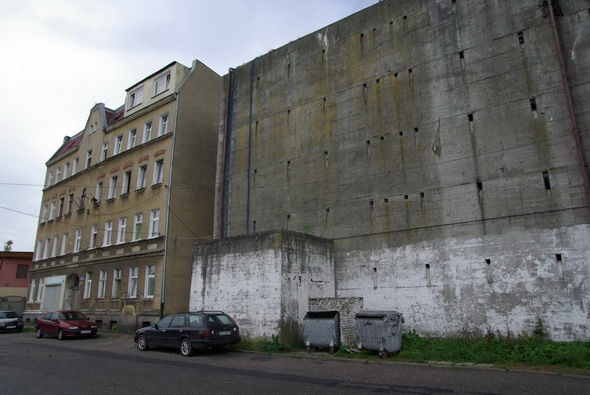

Szczecińskie LS Hachbunker. Jak na razie mam dwie sztuki, reszta to LS Stollen i tym podobne.
Spójrzcie na 2 zdjęcie od góry IMGP2244a. Zastanawiam się do czego mogła służyć ta pionowa wnęka.
Załączniki
Pl. ZwyciĂŞstwaa.JPG
Pl. ZwyciĂŞstwaa.JPG (25.19 KiB) Przejrzano 4526 razy
P. zwyciĂŞstwaa.JPG
P. zwyciĂŞstwaa.JPG (34.19 KiB) Przejrzano 4526 razy
Boh. Warszawy 2a.JPG
Boh. Warszawy 2a.JPG (54.37 KiB) Przejrzano 4526 razy
Grzesław DeZoo

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2010-09-19, 23:07

Szczecin coraz bardziej otwiera dla mnie swe podziemne czeluści.

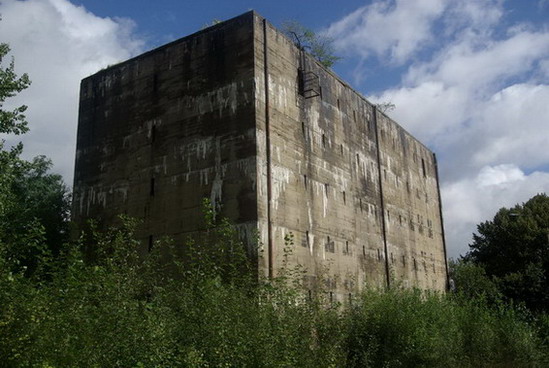

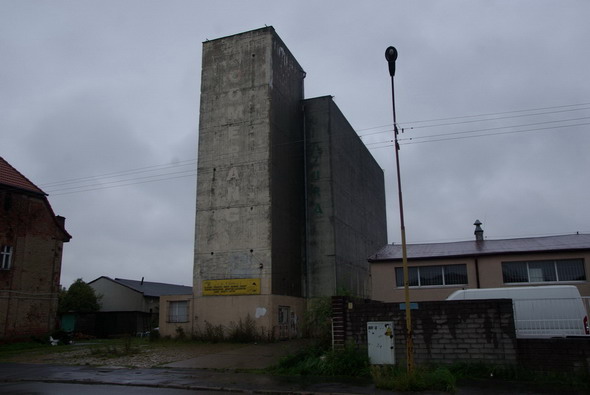

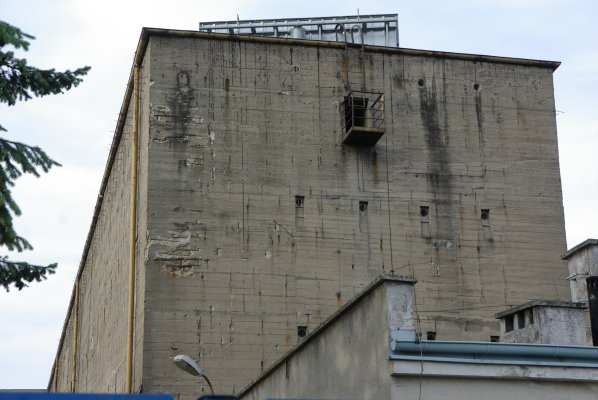

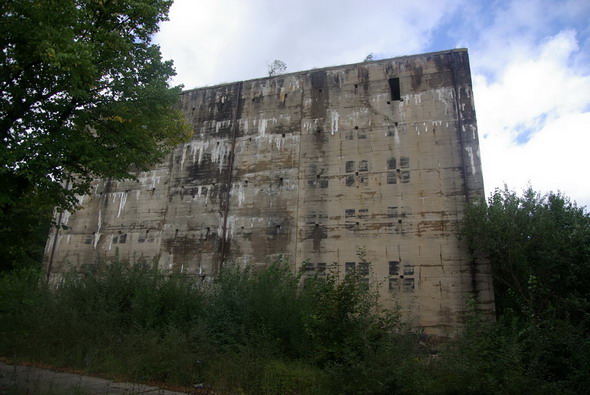

Kolejnych 5 sztuk Hochbunkrów z samego centrum Szczecina i okolic stoczni Szczecińskiej
Niestety zdecydowana większość tutejszych schronów jest niedostępna. :-(
Załączniki
Trasa zamkowaq.JPG
Trasa zamkowaq.JPG (75.21 KiB) Przejrzano 4505 razy
Stocznia d.JPG
Stocznia d.JPG (78.95 KiB) Przejrzano 4505 razy
Konarskiego 2.JPG
Konarskiego 2.JPG (77.51 KiB) Przejrzano 4505 razy
Grzesław DeZoo

Awatar użytkownika
Darula
Mistrz
Posty: 9025
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2010-09-19, 23:11

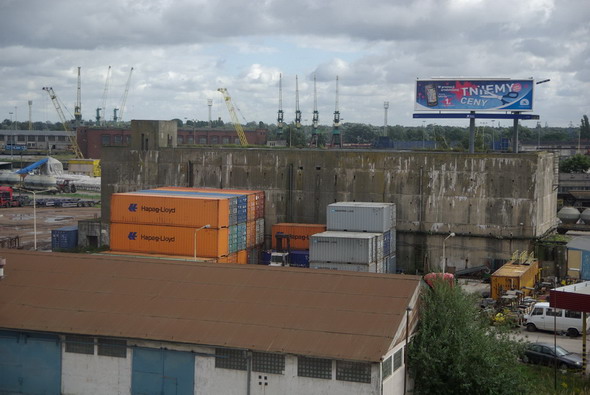

Niezłe klocki, na zdjeciu "stoczniae" widać jeszcze namalowane okna :idea:
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2010-09-19, 23:28

Tego typu maskowania zachowało się dość sporo na tych obiektach. Szkoda tylko że popadają w coraz większą ruinę.
Tymczasowym rozwiązaniem przed dalszą dewastacją obiektów było zamurowanie wejść .
Grzesław DeZoo

johny bravo
Posty: 12
Rejestracja: 2010-03-17, 18:27
Lokalizacja: Altdamm

Post autor: johny bravo » 2010-09-20, 16:17

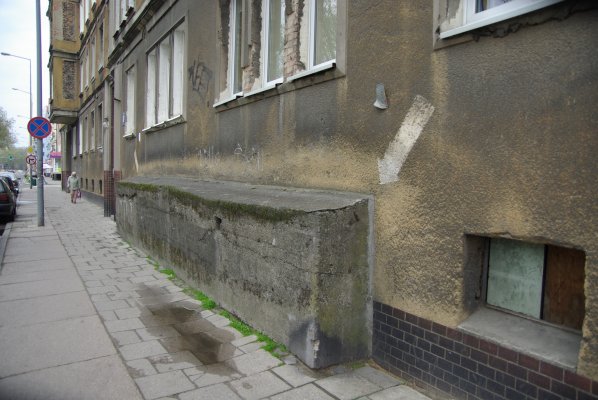

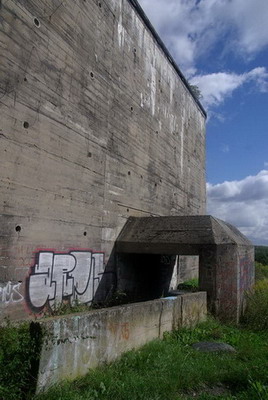

A może ktoś ma pomysł, do czego służyła ta betonowa nadbudówka na schronie opisanym jako "Trasa zamkowaq.JPG" ?.
Dodam, że od góry jest okrągły otwór o średnicy mniej więcej połowy tej nadbudówki.

Awatar użytkownika
lipton
Ekspert
Posty: 2572
Rejestracja: 2008-12-29, 16:17
Lokalizacja: Nova Sandecz

Post autor: lipton » 2010-09-20, 21:11

Johny, Ty chyba jesteś ze Szczecina, zasięgnij języka ;-)
Polka na erkaem i granaty... Orkiestra tusz!

johny bravo
Posty: 12
Rejestracja: 2010-03-17, 18:27
Lokalizacja: Altdamm

Post autor: johny bravo » 2010-09-20, 21:21

lipton pisze:zasięgnij języka
Wiesz u kogo? Bo ja już pomysłów nie mam....

Awatar użytkownika
marooda
Starszy redaktor
Posty: 1333
Rejestracja: 2008-12-26, 21:04
Lokalizacja: Kraków

Post autor: marooda » 2010-09-20, 21:52

Grzesław, foć, foć! Niedługo nic nie zostanie, przerobią, zamalują.
To maskowanie z namalowanymi oknami jest super!
A ja właśnie się zastanawiam, czy aby nie pojechać nad morze w październiku. Takie wakacje inaczej. :-)

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2010-09-20, 23:11

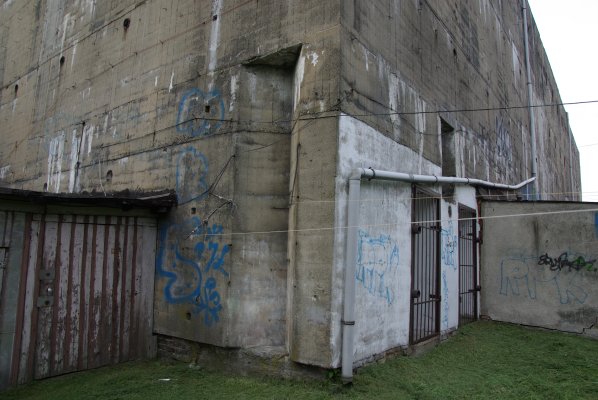

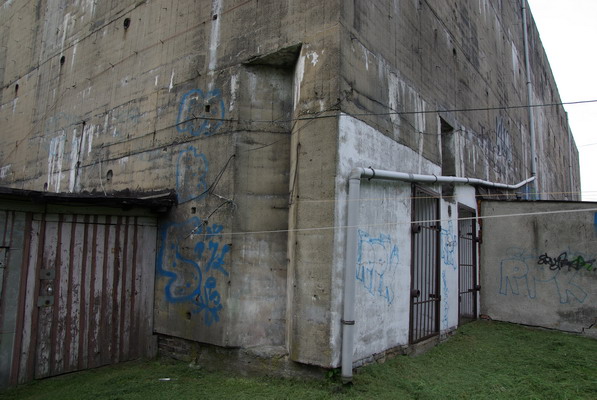

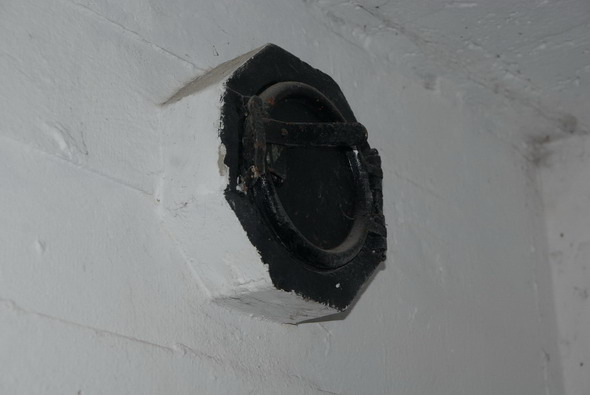

Nadbudówka to czerpnia powietrza, natomiast zastanawiam się nad przeznaczeniem niszy w narożnej części schronu.
Załączniki
Grzesław DeZoo

Awatar użytkownika
Grzesław
Redaktor
Posty: 783
Rejestracja: 2008-12-31, 09:50
Lokalizacja: Kraków

Post autor: Grzesław » 2010-09-20, 23:34

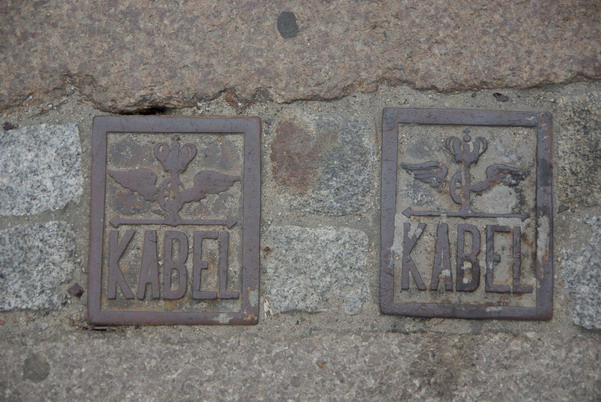

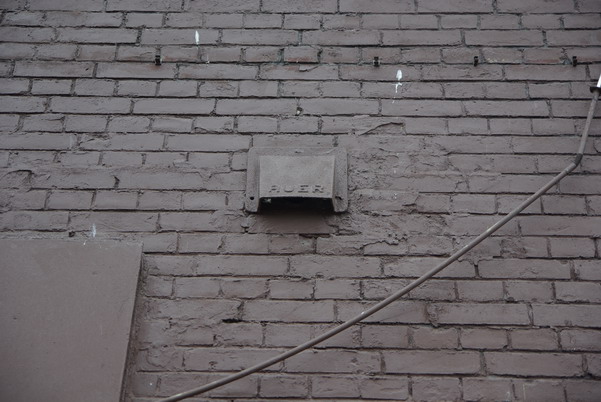

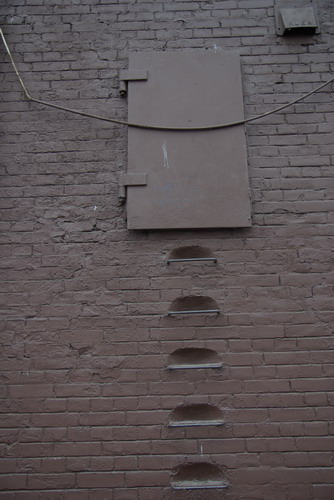

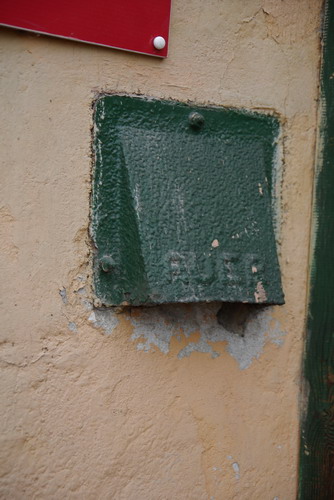

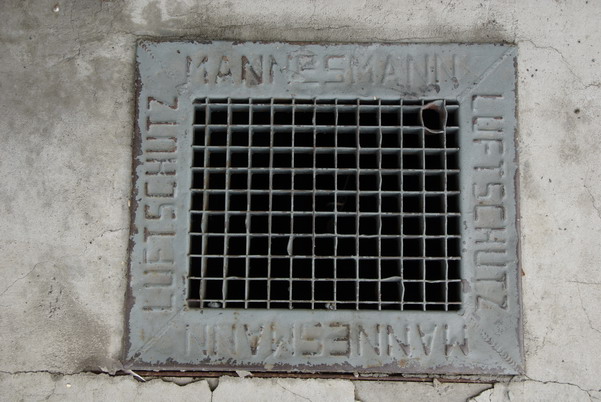

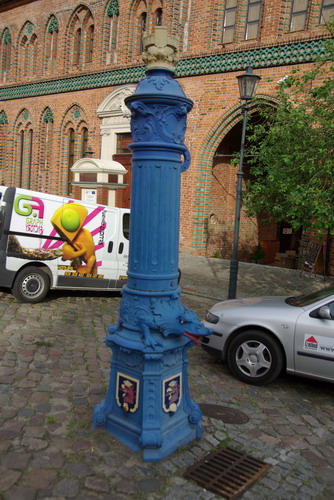

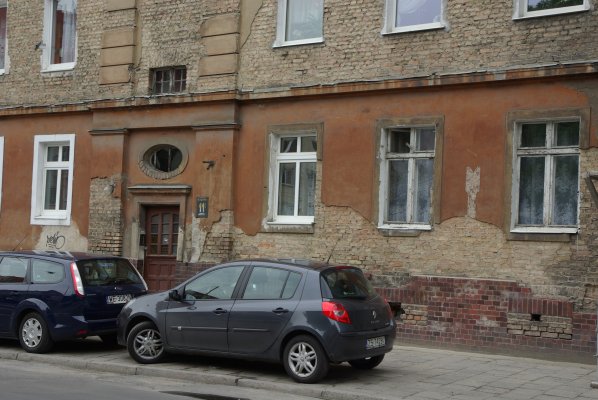

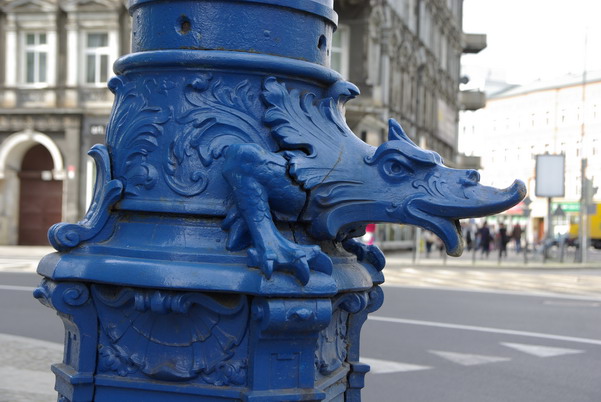

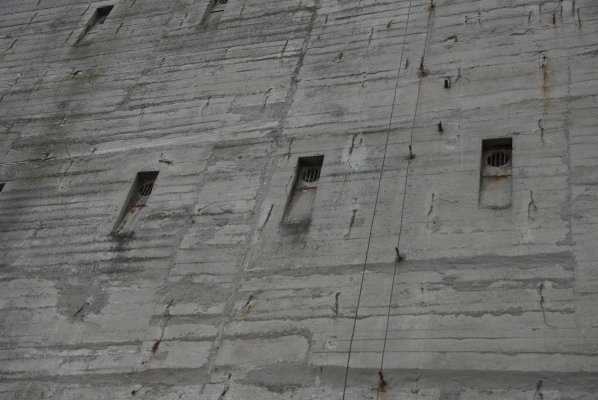

I jeszcze parę Luftschutz`owych i nie tylko gadetów inżynierii miejskiej.
Załączniki
Grzesław DeZoo
