Fort 52a Jugowice

Post autor: MHK » 2009-07-22, 00:17

Zastanawia mnie szyjowy ryzalit koszar fortu 52a. Mianowicie, po pierwsze primo: dlaczego narożniki nie są wyoblone ? - tworzą przecież krawędź ostrą wybitnie podatną na uszkodzenia. Sekundo: czapa betonowa - chyba najgrubszy fragment stropodachu spośród wszystkich "zakryć" obiektów Festung Krakau /zbliżony do stropu kaponiery obrony wjazdu na forcie 47 1/2, również wbrew sztuce - kanciasty/ , modernizacja wojenna ? Tertio: brak strzelnic bocznych, broniących dostępu do drzwi i okien bloku koszarowego. Jeśli bocznych strzelnic nie ma to po co ów ryzalit ?

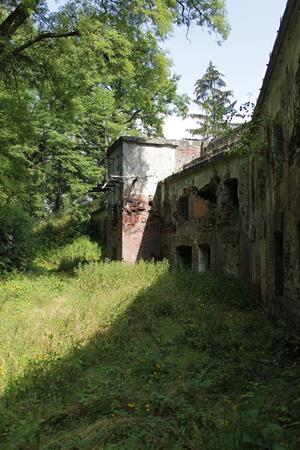

foto --> RYZALIT
Załamany blok koszar sam świetnie się flankuje natomiast ryzalit powoduje tworzenie niekorzystnych pól martwych. Podobnie pozbawione bocznych strzelnic są ryzality fortów 51 1/2 Swoszowice oraz 52 1/2 N Skotniki.

Awatar użytkownika
Darula
Mistrz
Posty: 9028
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-07-22, 22:34

Ejo, sa strzelnice flankujace - poszukam zdjęć 8-) :->
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2009-07-22, 23:10

są strzelnice ? raczej otwory wentylacyjne...

Awatar użytkownika
Darula
Mistrz
Posty: 9028
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-07-24, 14:24

Niestety nie znalazłem zdjęć wskazujacych na istnienie strzelnic. W niedziele bede w poblizu to wpadne na fort i zrobie fotki. Mam nadzieje, że "weekendowi zołnierze" nie poczęstuja mnie kulkami :mrgreen:
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
Darula
Mistrz
Posty: 9028
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-07-28, 21:54

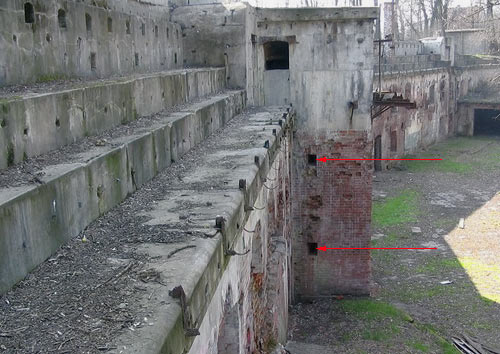

No i prosze - sa strzelnice.
Załączniki
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2009-07-28, 22:55

faktycznie, myślałem że to otwory wentylacyjne a tu proszę ... strzelnice z płytami pancernymi ! Jeszcze tylko pozostaje pytanie, czemu tak kanciasto uformowano beton i narożniki ceglane ?

Awatar użytkownika
lipton
Ekspert
Posty: 2572
Rejestracja: 2008-12-29, 16:17
Lokalizacja: Nova Sandecz

Post autor: lipton » 2009-07-28, 23:50

rozwiązanie ad hoc?
Polka na erkaem i granaty... Orkiestra tusz!

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2009-07-29, 00:37

hm, na stronie Darka są skany planów Jugowic z 1898 roku, widać rzut kaponiery-ryzalitu. Nie ma żadnego przekroju lub ujęcia bocznego pokazującego ten element. Mógł przejść modernizacje przed pierwszą wojną a może w trakcie wojny ? Niestety na tych małych skanach nie da się zobaczyć za wiele :roll:

Awatar użytkownika
Darula
Mistrz
Posty: 9028
Rejestracja: 2008-12-21, 17:38
Lokalizacja: Kraków
Kontakt:

Post autor: Darula » 2009-07-30, 10:26

Tylko tyle da sie z tego wyciagnąć :roll:
Załączniki
Człowiek zniesie wszystko prócz jajka.
.............................................................
www.rawelin.org
www.facebook.com/dariusz.krzysztalowski/

FS
Początkujący
Posty: 70
Rejestracja: 2009-04-28, 10:33
Lokalizacja: Kraków

Post autor: FS » 2009-07-30, 14:46

Podobnie "kanciasta" jest bryła wartowni przy bramie fortu - brak wyobleń ścian i stropodach na kształt piramidy ;-)
Nie znalazłem żadnej wzmianki o ewentualnej przebudowie fortu Jugowice po jego realizacji w latach 1897/98. Brak wyobleń i zaokrągleń możnaby tłumaczyć uproszczeniem wykonawstwa elementów budowlanych (np. o wiele łatwiej zbudować szalunki).

FS

Awatar użytkownika
MHK
Aktywny użytkownik
Posty: 403
Rejestracja: 2009-05-17, 11:21
Lokalizacja: Kraków
Kontakt:

Post autor: MHK » 2009-07-30, 16:48

Tak, cały fort jest kanciasty - nawet ściana narażona przy wieżach. Zaoszczędzi na pewno nieco funduszy kosztem estetyki i w pewnej mierze bezpieczeństwa. Taka bardziej "ruska" robota, bo Gołogórski Jugowic chyba nie projektował ? :-/

FS
Początkujący
Posty: 70
Rejestracja: 2009-04-28, 10:33
Lokalizacja: Kraków

Post autor: FS » 2009-07-30, 17:10

Emil Gołogórski raczej nie projektował tego fortu, był w tym czasie (w randze kapitana) odpowiedzialny za składy materiałów wybuchowych i sieć telefonu fortecznego.

Oszczędności - względne - mogły wynikać z powodu napotkanych trudnych warunków gruntowych, mających znaczny wpływ na koszty realizacji.

FS

Awatar użytkownika
gosc
Użytkownik
Posty: 128
Rejestracja: 2012-12-12, 20:44
Lokalizacja: Kraków

Post autor: gosc » 2015-07-09, 18:01

Dawno nie pisano na temat tego zdewastowanego "nieszczęścia" nr 52a.

W ramach łykendu ( (=łyku zdrowego chaszczowego powietrza ) poszedłem zobaczyć czy coś ruszyło w poalącej kwestii"zabezpieczania" obiektu

Oczywiście nic nie ruszyło, a mnie prawie na nogi zleciał fragment licowania muru ( odspoiło się, z lewej strony, tam gdzie wejście po zarośniętych schodkach - na górkę). Dzięki temu miałem okazję zobaczyć cechówkę cegieł użytych do budowy fortu. Nie wiem, która to wytwórnia. Oto najładniejsza jaką znalazłem:
Załączniki
IMG_7662 (Copy).JPG
CegÂła z odspojonego lica.
IMG_7662 (Copy).JPG (86.12 KiB) Przejrzano 5585 razy
Ja nie jestem na tyle szalony, żeby mniemać coś czy też nie mniemać...

Awatar użytkownika
gosc
Użytkownik
Posty: 128
Rejestracja: 2012-12-12, 20:44
Lokalizacja: Kraków

Post autor: gosc » 2015-07-09, 18:32

Wilgoć ma się dobrze, Myślę że obiekt jest totalnie spisany na straty i brany "głodem" aż do zupełnej kapitulacji. Dałbym głowę że rok temu był w lepszym stanie. Wilgoć go zjada z butami.

Wszelkie głodne kawałki n/t ewentualnej adaptacji.... itd.
Załączniki
IMG_7623 (Copy).JPG

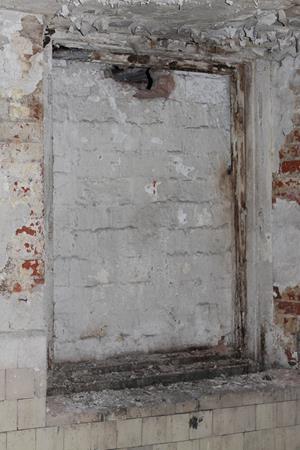

WewnĂŞtrzne zamurowane okno w jednym z pomieszczeĂą parteru. Oryginalna rama okienna z zawiasami
IMG_7623 (Copy).JPG (36.37 KiB) Przejrzano 5582 razy
IMG_7636 (Copy).JPG
Zapadki - detal drzwiczek szybiku.
IMG_7636 (Copy).JPG (90.9 KiB) Przejrzano 5582 razy
IMG_7635 (Copy).JPG
BliÂżej.
IMG_7635 (Copy).JPG (79.89 KiB) Przejrzano 5582 razy
IMG_7633 (Copy).JPG
JakiÂś szeroki szyb zakoĂączony drzwiczkami, "ciÂągnie" zapachem gnojĂłweczki. NiezÂły cug.
IMG_7633 (Copy).JPG (43.92 KiB) Przejrzano 5582 razy
IMG_7639 (Copy).JPG
Metaloplastyka. Praktycznie jedyna w obiekcie. Drzwi, ktĂłre jeszcze kiedyÂś byÂły w komplecie to juÂż historia.
IMG_7639 (Copy).JPG (91.47 KiB) Przejrzano 5582 razy
IMG_7647 (Copy).JPG
Chaszcze rosnÂą nawet w niektĂłrych oknach piĂŞtra.
IMG_7647 (Copy).JPG (45.96 KiB) Przejrzano 5582 razy
Ja nie jestem na tyle szalony, żeby mniemać coś czy też nie mniemać...

Awatar użytkownika
gosc
Użytkownik
Posty: 128
Rejestracja: 2012-12-12, 20:44
Lokalizacja: Kraków

Post autor: gosc » 2015-07-09, 18:39

Reszta moich zdjęć w zasadzie pokrywa się z fotosami w Galerii Kazelot, więc sobię daruję.

Aha - lewa studnia zabezpieczona dechami, nie wpadnie się, a prawa zawalona gruzem.
